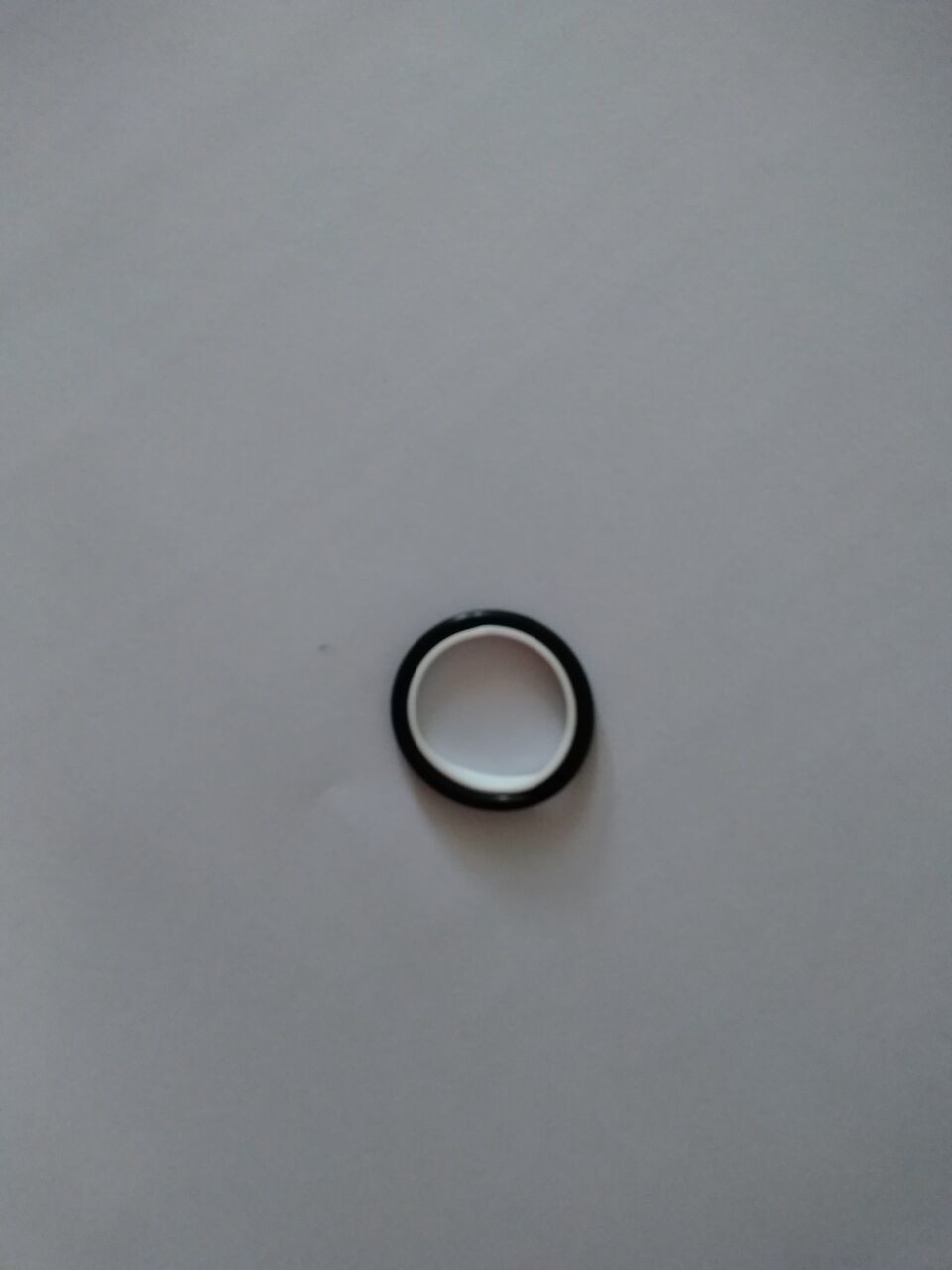

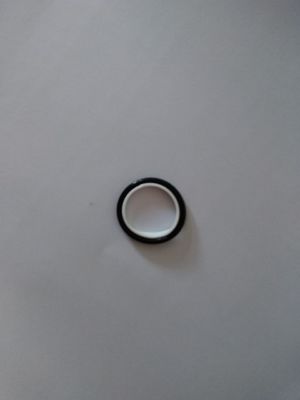

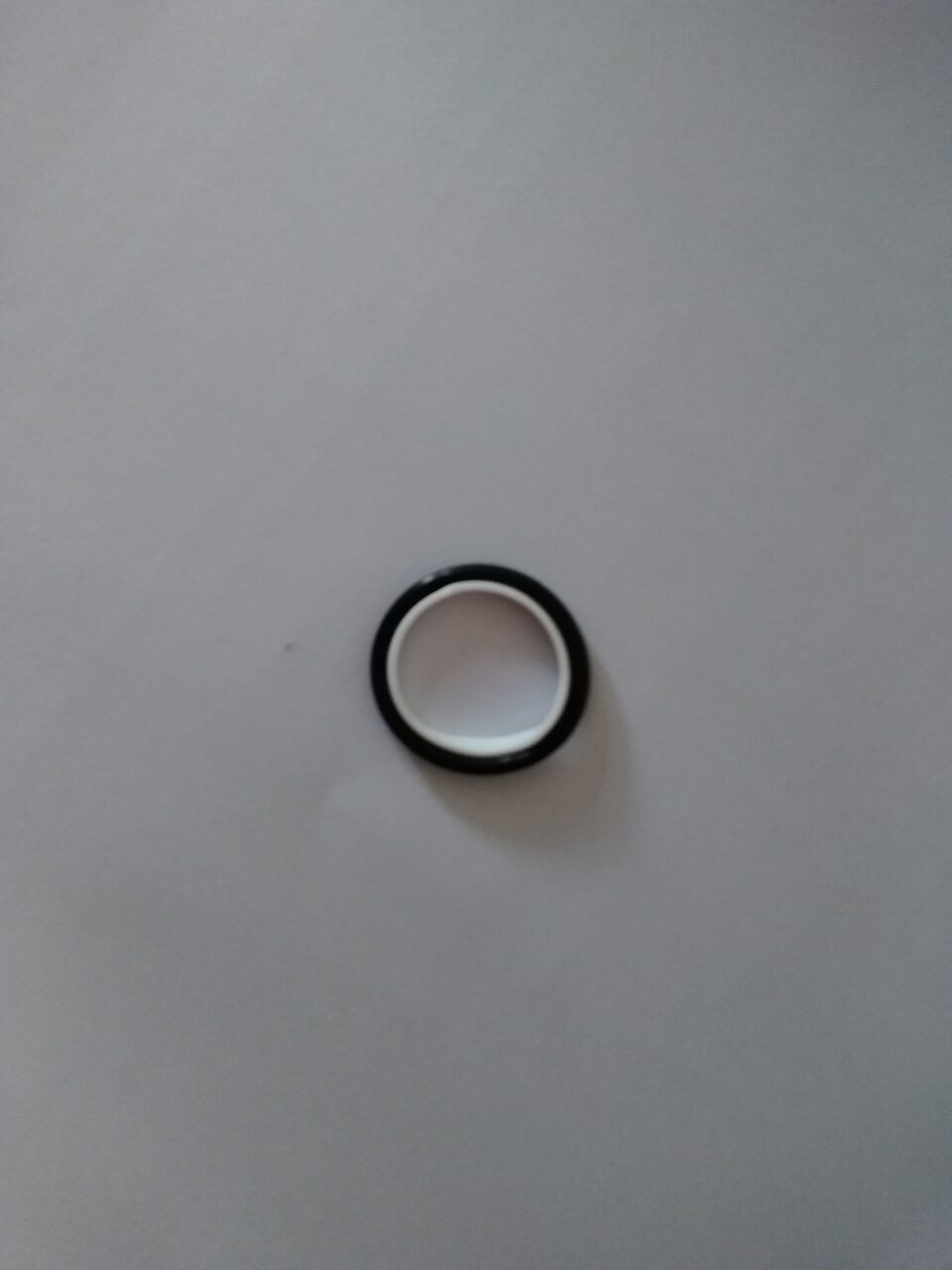

Phụ tùng máy nước lạnh trục vít Hitachi Vòng chữ O G7D06192A
Phân rã máy trục vít Hitachi.
1. Tháo bộ lọc môi chất lạnh
2. Xả dầu (tháo bộ lọc dầu, nắp cuối, nút ren và bộ lọc dầu).
Tháo vỏ động cơ
4. Tháo rôto động cơ
5. Tháo nắp E
6. Tháo thanh piston
7. Tháo cụm rôto
Tháo đai ốc vòng bi từ 7-1
7-2 Tháo đai ốc vòng bi, vỏ D và vòng bi
Tháo vỏ D 7-3
8. Tháo van trượt và chốt van trượt
9. Tháo vòng bi con lăn (phía hút)
10. Tháo stato
11. Lắp stato
Khi thay thế cụm rôto, không cần thực hiện (7-1), (7-2), (7-3) và (7-4), để rút ngắn thời gian thao tác tại hiện trường. Vui lòng quyết định trước xem bạn có cần tháo rời tất cả các bộ phận của mình, thay thế các bộ phận rôto và bắt đầu công việc của mình hay không.
Làm theo thứ tự trên để giải thích các điểm chính của việc kiểm tra tháo rời.
1. Tháo bộ lọc môi chất lạnh
1. Tháo bộ lọc lạnh # 081 và tháo mặt bích mù phía hút # 084.
Sử dụng công cụ: cờ lê 19MM
Lưu ý:
Nếu không có bất thường đặc biệt, van điện từ # 073 và bộ hút dầu # 050 không cần tháo. Nếu cần thay thế, vui lòng đăng ký trên bề mặt 66.
2. Xả dầu (tháo bộ lọc dầu, nút ren và nắp cuối)
Vui lòng tháo bộ lọc cặn (pt1/4) # 055 và bộ lọc dầu # 060 ở phần dưới của vỏ máy nén và xả dầu khỏi máy nén. Tổng lượng dầu xả ra khỏi máy nén được đo và ghi lại vào thời điểm này. Khi dầu mới được lắp ráp và làm kín, cần phải làm kín với cùng một lượng dầu.
1. Bộ lọc dầu # 060. Tháo nút ren # 055.
A. Khi tháo các bộ phận che chắn, hãy đánh dấu bằng bút dầu để có thể phán đoán mặt trên và mặt dưới khi lắp ráp lại.
B. Sẽ có dầu chảy ra khi tháo nắp bộ lọc dầu # 062, vì vậy vui lòng chuẩn bị vật chứa dầu. Như trong ảnh, đặt một rãnh sắt vào vật chứa, và dầu có thể chảy trơn tru vào vật chứa. Vui lòng tháo nắp từ từ theo dòng chảy của dầu và tháo bộ lọc dầu bằng tay. Vòng O # 061 ở bên cạnh bộ lọc cũng cần được tháo ra.
2. Tháo nút ren pt1/4 # 055 ở bên trái nắp bộ lọc dầu # 062 và tháo dầu hoàn toàn khỏi phía hút. Sử dụng công cụ: cờ lê tuýp 17MM, ống sắt
Vui lòng tháo nắp cuối # 057 ở bên cạnh. Dầu trong máy nén gần như đã được xả hết.
Sử dụng công cụ: cờ lê lục giác 14MM. Ống sắt. Hoặc cờ lê lực.
Vỏ có nam châm # 077 (5 bộ trên 1 bộ). Vui lòng tháo ra và trả lại vào vỏ.
Tháo vỏ động cơ
Tháo tất cả các bu lông # 053 và vòng đệm # 054
