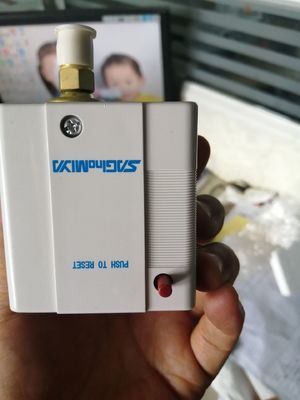

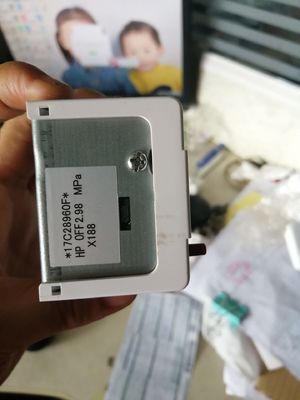

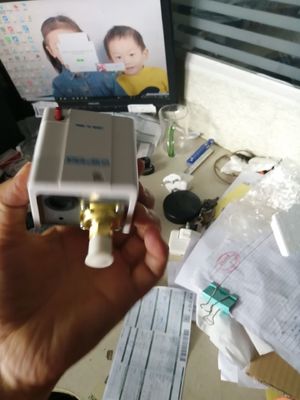

Hitachi phụ kiện máy làm mát loại vít công tắc áp suất caoG7D06955F

Hitachi phụ kiện máy làm mát loại vít công tắc áp suất caoG7D06955F


Đặc điểm chính
Các loại công tắc áp suất chính bao gồm loại mở và loại đóng.
1, áp dụng các dây chuyền ống ống nhanh kết nối hoặc ống đồng cấu trúc lắp đặt hàn, lắp đặt là linh hoạt, dễ sử dụng, không cần cài đặt đặc biệt cố định.
2, các đầu nối loại dây chèn có thể được lựa chọn tự do bởi người dùng.
3, các cảm biến thép không gỉ kín là an toàn và đáng tin cậy.
Phạm vi áp suất có thể được sản xuất theo giá trị áp suất được lựa chọn tùy ý bởi người dùng.
Một công tắc áp suất là một thiết bị kết hợp với một công tắc điện. Khi áp suất chất lỏng được đặt trước đạt được, các liên lạc được bật và tắt.Nó chủ yếu được sử dụng trong đầu ra báo động hoặc tín hiệu điều khiển trên thiết bị công nghiệp như nhà máy điệnNó có những ứng dụng quan trọng trong lĩnh vực công nghiệp và có thể ngăn ngừa thiệt hại cho các thiết bị quan trọng trong các dự án sản xuất và tránh các tai nạn sản xuất lớn.
2. Chuyển đổi áp suất yếu tố nhạy cảm chính 2.1 khí cầu
Tính năng: Độ bền và khả năng chịu rung động tốt hơn so với các ống Borden, và phạm vi khác biệt kết nối có thể được điều chỉnh.vvGiá tương đối cao, nhưng phạm vi áp suất có thể đo là nhỏ, với tối đa 40 MPa (CB33) 2,2 membrane.
Đặc điểm: Chống ăn mòn tuyệt vời, vật liệu chính là NBR, cao su fluor, vv, chẳng hạn như CS, CL sử dụng các thành phần nhạy cảm như vậy.Chuyển đổi áp suất nhanh chóng và dễ dàng lựa chọn tự động bao gồm.
Chuyển đổi đoạn văn này để sử dụng
Các công tắc áp suất là cơ học và điện tử.
Chuyển đổi áp suất
Chuyển đổi áp suất
G & L công tắc áp suất điện tử là một bộ khuếch đại công cụ chính xác cao khuếch đại tín hiệu áp suất, thu thập và xử lý dữ liệu thông qua MCU tốc độ cao,và bù đắp bằng các cảm biến chính xác tích hợpĐây là một thiết bị chính xác cao phát hiện tín hiệu áp suất và mức độ chất lỏng và nhận ra việc giám sát và kiểm soát áp suất và mức độ chất lỏng.Nó được sử dụng rộng rãi trong các hệ thống tự động để đo áp suất khí và chất lỏng như hóa chất, bảo vệ cơ khí, thủy lực, điện, và môi trường.việc cài đặt rất đơn giản và có thể thay thế hầu hết các tình huống khi sử dụng công tắc cấp độ chất lỏng.
1, cốt lõi sản phẩm áp dụng một loại chip vi xử lý thông minh mới, hiệu suất chức năng và thực tế là ổn định.
2, đèn LED cho thấy giá trị áp suất hoặc mức độ chất lỏng hiện tại;
3, áp suất hoặc mức độ chất lỏng có thể được thiết lập để bắt đầu hoặc dừng lại theo nhu cầu của riêng họ;
4, 4 sản phẩm LED ba đơn vị có thể được lựa chọn theo nhu cầu của khách hàng: Mpa, KG.F/CM2, PSI
5, bạn có thể thiết lập các điểm báo động áp suất cao và thấp hoặc mức độ chất lỏng, và đầu ra đến thiết bị điều khiển thông qua rơle hoặc kết nối quang;Lượng đầu ra của bộ chuyển mạch hai mạch ((một dao hai lần ném) chuyển đổi;
6, có thể chọn hai rơle / hai cặp quang / băng tần 4-20 mA / 0-10V;
7, việc sử dụng các cảm biến áp suất chính xác cao, chính xác cao hơn so với công tắc áp suất cơ học, chậm trễ nhỏ, phản ứng nhanh, ổn định và đáng tin cậy; Để điều chỉnh vùng không chết,Các điểm áp lực hành động rơle có thể được đặt tùy ý trong toàn bộ phạm vi đo lường;
8, sử dụng các phím để điều chỉnh áp suất hành động, dễ sử dụng, linh hoạt hơn; Mức độ bảo vệ: IP65, có thể được sử dụng trong môi trường khắc nghiệt;
Các thông số kỹ thuật gấp
Phạm vi hoạt động: -100 Kpa ~ 200 MPa;
Điện áp nguồn điện: 12 ~ 35 V DC ((24 V DC điện áp hiệu chuẩn) / nguồn điện AC 220vAC
Capacity relay đầu ra: 380V 3A, 220V 5A, 24V DC 5A, v.v.
Độ chính xác: Tốt hơn 0.0.5 % FS, 1 % FS, v.v.
Phạm vi thiết lập: toàn bộ phần của chương trình có thể được thiết lập
Tốc độ lấy mẫu: 10 lần mỗi giây ((tốc độ cần thiết có thể được tùy chỉnh theo nhu cầu của khách hàng).
Các chuỗi giao diện: M20 * 1.5, G1/4, G1/2, 1/4 NPT ((được tùy chỉnh theo nhu cầu của khách hàng)
Hướng dẫn hoạt động gấp
Chuyển đổi áp suất kỹ thuật số là một công cụ điều khiển thông minh tích hợp đo áp suất, hiển thị và điều khiển. Nó có các đặc điểm hoạt động đơn giản, kháng rung tốt,độ chính xác điều khiển cao, và tuổi thọ dài.
Lưu ý thực hành Hãy lấy công tắc áp suất thông minh MD-S910 làm ví dụ:
Chuyển đổi áp suất
Chuyển đổi áp suất
1. Cửa sổ hiển thị áp suất
2Đèn chỉ số đơn vị MPa
3Đèn chỉ số đơn vị kg/cm
4Đèn chỉ số đơn vị PSI
5- Đánh đèn báo hiệu.
6Đèn chỉ số dưới
7. Chỉ số trần nhà
8. Chỉ số năng lượng
9. (T ON / OFF) Chạy phím
10. Digital Minus Key ((()
11. Digital Add Key ((()
12. Đặt SET Key
13. Cổng cài đặt áp suất
Cài đặt gấp
Định nghĩa chính
1. (ON / OFF) Chìa khóa chạy: Chìa khóa chạy hệ thống, cài đặt tham số phải đóng khóa chạy, nếu không cài đặt không thể được thực hiện.
2. (SET) Chìa khóa đặt: Nhấn nút này để vào trạng thái cài đặt áp suất trên và dưới, và nhấn 3 giây để vào trạng thái cài đặt hệ thống.
3. Thêm chìa khóa): Số nút được tăng 0,01 MP tại một thời điểm, và số lượng được tăng 0,1 MPa sau 2 giây.
4- Chưa cần.): Số nút giảm 0,01 MP tại một thời điểm, và số lượng giảm 0,1 MPa sau 2 giây.
Lập chỉnh sửa đoạn này phương pháp hoạt động
1Đặt một cách để kiểm soát áp suất.
(1) Nhấn phím chạy ((ON / OFF), tắt chỉ số chạy và hệ thống điều khiển áp suất được đóng.
(2) Thiết lập giới hạn kiểm soát trên / dưới
Nhấn phím SET một lần và nhập trạng thái cài đặt giới hạn dưới (( tương ứng với đèn chỉ số giới hạn dưới).)))Sau khi đặt giới hạn dưới, nhấn phím SET để nhập cài đặt giới hạn trên.
(3) Sau khi cài đặt được hoàn thành, nhấn phím ET để tự động lưu trữ giá trị cài đặt trên chip máy tính ((sau khi tham số được sửa đổi,không có hoạt động phím sẽ tự động lưu cài đặt tham số hiện tại trong vòng 5 giây).
(4) Nhấn lại phím chạy (đánh đèn báo chạy tương ứng đang bật) và động cơ bắt đầu hoạt động.
2. Phương pháp chuyển đổi đơn vị: Bấm ngắn (ON / OFF) phím chạy, tắt đèn chỉ báo chạy, bấm ngắn phím tăngỨng dụng có thể chuyển đổi các đơn vị giữa MPa, Kg/cm, PSI.
3. Chế độ không chức năng không: Bấm ngắn (ON / OFF) chạy phím, tắt chạy đèn chỉ báo, nhấn dài giảm phím) 5 giây có thể giảm giá trị áp suất hiện tại, điều chỉnh lỗi vị trí không.Các công tắc áp suất không được áp lực)
Chế độ chức năng hệ thống
Nhấn phím SET trong 3 giây để nhập cài đặt hệ thống, và sau đó nhấn phím SET để hiển thị các mẫu chức năng sau.
Sau khi tất cả các cài đặt chế độ chức năng được hoàn thành, nhấn ((ON / OFF) để chạy giá trị cài đặt tự động vào chip máy tính.
Chế độ chức năng
Chi tiết chức năng
Sử dụng
Phương pháp thiết lập
Kiểm tra khởi động
R001/R000
Đóng / Mở
Chức năng mở: Relê đóng trong 1 phút sau khi khởi động và relê tiếp tục mở ngay cả khi áp suất vượt quá giá trị thiết lập giới hạn trên.
Để ngăn chặn động cơ khởi động, áp suất trong ống thay đổi ngay lập tức, khiến động cơ khởi động thường xuyên.
Sau khi nhập cài đặt hệ thống, chức năng được bật hoặc tắt bằng cách thêm phím) / giảm phím), và dấu gạch dưới được chỉ ra là hàm mặc định.
Kiểm tra áp suất tự động
S000/S001
Bật / tắt
Khởi mở chức năng: Sau khi rơle đóng, bộ điều khiển không thể phát hiện sự thay đổi áp suất trong 3 phút và sẽ tự động ngắt kết nối rơle và cảnh báo "E-1" trên màn hình.
Tránh thoát nước, áp suất rò rỉ ống và các nguyên nhân khác khiến áp suất đo trong một thời gian dài để đạt đến giới hạn trên, dẫn đến động cơ trống.
Sau khi nhập cài đặt hệ thống, chức năng được bật hoặc tắt bằng cách thêm phím) / giảm phím)
Tự kiểm tra áp lực quá mức
N001/N000
Đóng / Mở
Chức năng bật: Khi áp suất lớn hơn so với ((giới hạn trên + 0,1 MPa), ngắt kết nối rơle, màn hình báo động hiển thị "E-2", khi áp suất trở lại dưới ((giới hạn trên + 0,1 MPa),báo động bị hủy, và bộ điều khiển tiếp tục làm việc.
Hãy nhắc nhở hệ thống kiểm soát khách hàng rằng có áp suất vượt quá giới hạn kiểm soát.
Sau khi nhập cài đặt hệ thống, chức năng được bật hoặc tắt bằng cách thêm phím) / giảm phím)
Sự chậm trễ kiểm soát
H001/H000 Khép / Mở
Chức năng mở: Khi áp suất đạt đến điểm hành động, bộ điều khiển không di chuyển ngay lập tức, trì hoãn hành động và trì hoãn thời gian hành động.
Thiết lập độ trễ điều khiển có thể ngăn áp suất trong ống không ổn định, và cuộc gọi hướng dẫn sẽ thường xuyên được khởi động và động cơ sẽ bị hỏng.
Sau khi chuyển đổi từ H001 sang H000, nhấn phím SET để hiển thị "0010". Thay đổi giá trị này bằng)))Nhấn phím SET để lưu cài đặt và nhảy ra.
Bảo vệ tham số
P001/P000
Đóng / Mở
Chức năng mở: Bấm bất kỳ phím nào khác ngoài phím chạy, màn hình sẽ hiển thị "--", tại thời điểm này bạn cần nhập mật khẩu để đặt giới hạn trên và dưới và các tham số khác.
Các thông số được thiết lập bởi kỹ sư bảo vệ không được thay đổi.
Khi "--" được hiển thị, mật khẩu được nhập thông qua() phím, phím SET được di chuyển, và mật khẩu là "1111". Sau khi xác nhận ngắn bằng phím SET, cài đặt tham số có thể được thực hiện. Khi hệ thống chạy lại, nó tự động nhập
