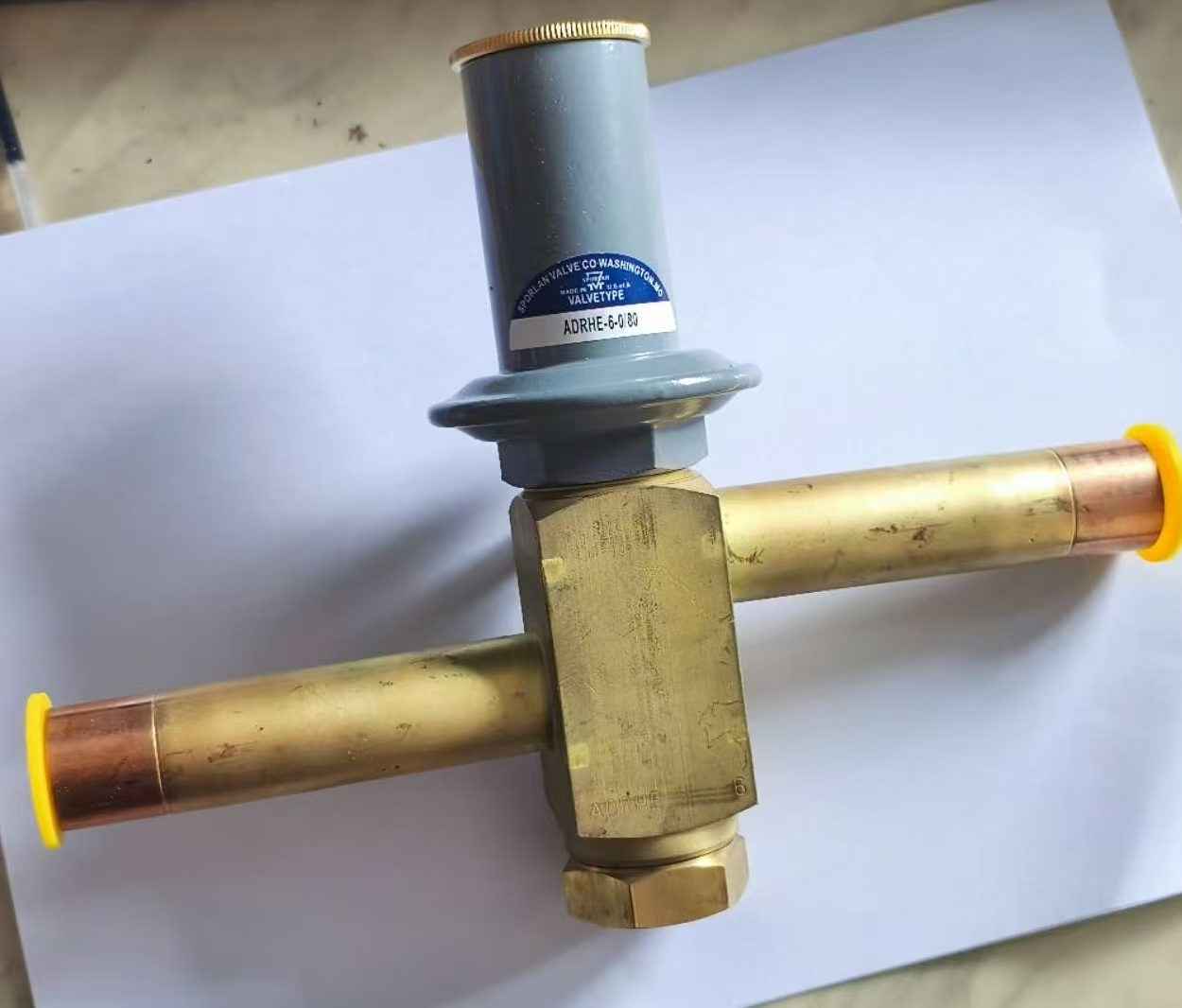

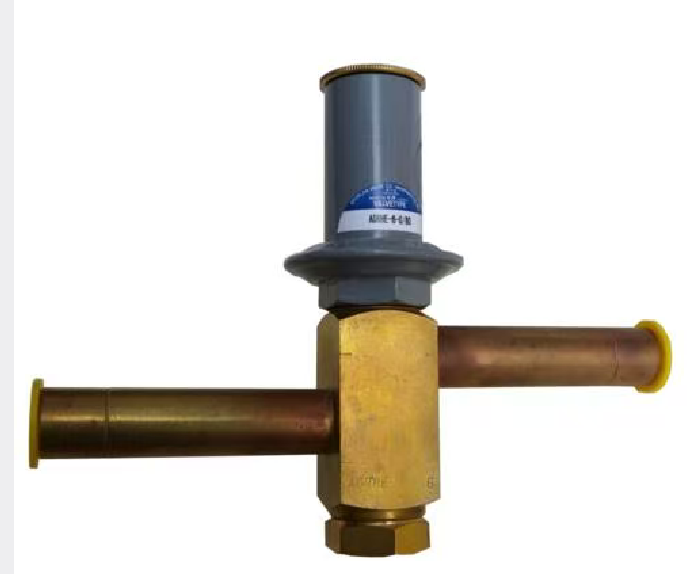

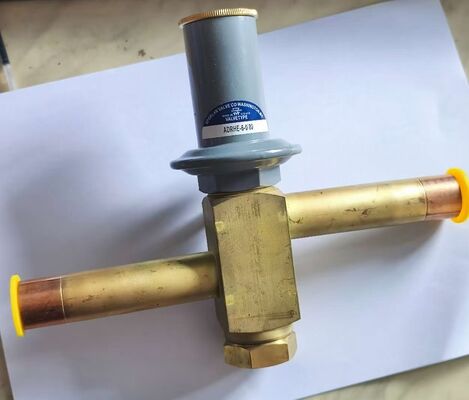

Van bypass khí nóng Sporlan ADRHE-6-0/80
1. Thông tin cơ bản
1. Thương hiệu: Sporlan (nhà sản xuất van lạnh chuyên nghiệp của Mỹ)

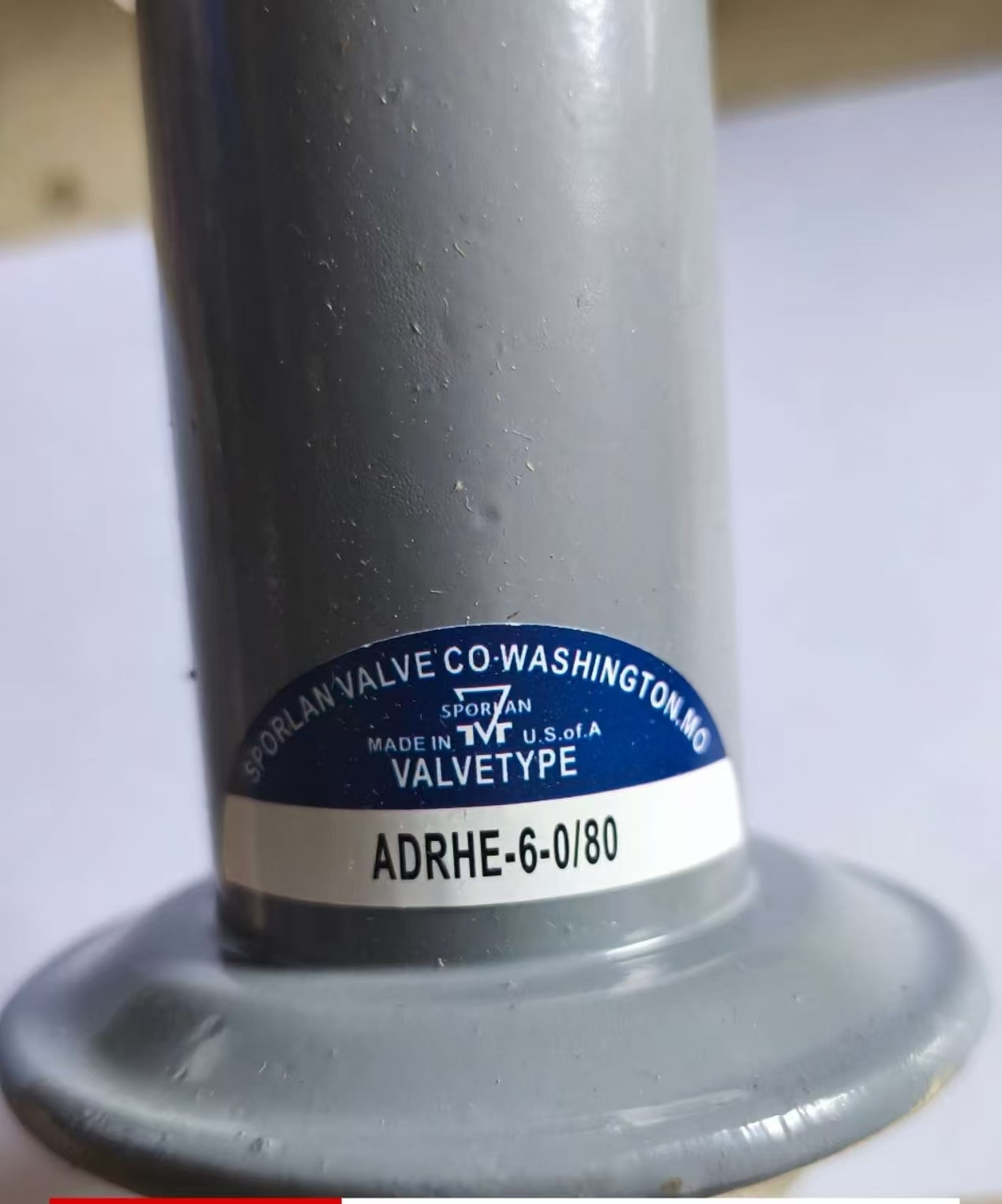

2. Model: ADRHE-6-0/80
3. Loại: Van bypass khí nóng cân bằng bên ngoài
4. Thông số kết nối: Kết nối hàn đồng 7/8" ODF ở cả hai bên; cổng cân bằng bên ngoài 1/4" ở phía dưới
5. Phạm vi áp suất có thể điều chỉnh: 0–80 PSIG
2. Chức năng cốt lõi & Nguyên lý hoạt động
Chức năng
- Ứng dụng rộng rãi trong các máy sấy khí lạnh, kho lạnh nhiệt độ thấp và các thiết bị làm lạnh nhỏ để ổn định áp suất bay hơi. Nó ngăn ngừa các vấn đề về áp suất thấp bao gồm đóng băng máy nén, trượt chất lỏng và bảo vệ tắt máy khi quá tải.
- Khi tải hệ thống giảm và áp suất bay hơi giảm xuống dưới giá trị cài đặt, van sẽ tự động mở. Nó bỏ qua khí xả nhiệt độ cao từ máy nén đến đầu vào thiết bị bay hơi để tăng áp suất và nhiệt độ ở phía áp suất thấp.
Logic vận hành
1. Hoạt động bình thường đầy tải: Van vẫn đóng hoàn toàn khi áp suất bay hơi vượt quá điểm đặt, không có dòng chảy tắt.
2. Vận hành ở mức tải thấp: Khi áp suất bay hơi giảm xuống dưới ngưỡng cài đặt, màng ngăn sẽ mở nút van để nạp khí xả nóng vào mạch áp suất thấp.
3. Núm điều chỉnh trên cùng: Xoay nó để thay đổi tải trước lò xo và điều chỉnh áp suất mở van.
3. Các kịch bản ứng dụng điển hình
1. Máy sấy khí nén lạnh (bộ phận phù hợp phổ biến nhất)
2. Tủ lạnh nhỏ & tủ trưng bày nhiệt độ thấp có máy nén pittông
3. Hệ thống VRF mini và thiết bị làm mát bằng không khí nhỏ để ổn định áp suất tải thấp
4. Đặc điểm cấu trúc
- Thân van bằng đồng thau có khả năng chịu áp lực cao và chống ăn mòn; cuống ống đồng mở rộng để lắp đặt hàn tại hiện trường dễ dàng
- Cổng cân bằng bên ngoài đai ốc lục giác phía dưới để lấy mẫu chính xác áp suất bay hơi thực tế để có độ chính xác kiểm soát vượt trội
- Nắp bảo vệ trên vít điều chỉnh phía trên để hiệu chỉnh áp suất mở tại chỗ
- Bộ lọc tích hợp để chặn các mảnh vụn đường ống và tránh dính nút van
5. Lưu ý khi lắp đặt và vận hành ⚠️
1. Bố trí đường ống: Nối một ống với đường xả của máy nén, ống còn lại với đầu vào thiết bị bay hơi; định tuyến ống cân bằng đến phía áp suất thấp của thiết bị bay hơi.
2. Bảo vệ hàn: Quấn thân van bằng vải ướt trong quá trình hàn để tránh làm hỏng các bộ phận màng bên trong ở nhiệt độ cao.
3. Điều chỉnh áp suất: Xoay nắp điều chỉnh theo chiều kim đồng hồ để tăng áp suất mở; quay ngược chiều kim đồng hồ để giảm áp suất mở.
4. Khả năng tương thích của môi chất lạnh: Tương thích với các chất làm lạnh thông thường bao gồm R22, R404A và R134a; áp suất làm việc tối đa 400 PSIG.
6. Phân biệt dòng sản phẩm
- ADRS: Van bypass khí nóng cân bằng bên trong
- ADRHE: Model bộ cân bằng bên ngoài (thiết bị hiển thị trong hình), mang lại khả năng kiểm soát áp suất chính xác hơn cho các mạch có điện trở đường dây cao
- Hậu tố “6” là ký hiệu kích thước cửa van; "0/80" đề cập đến phạm vi áp suất có thể điều chỉnh từ 0 đến 80 PSI
